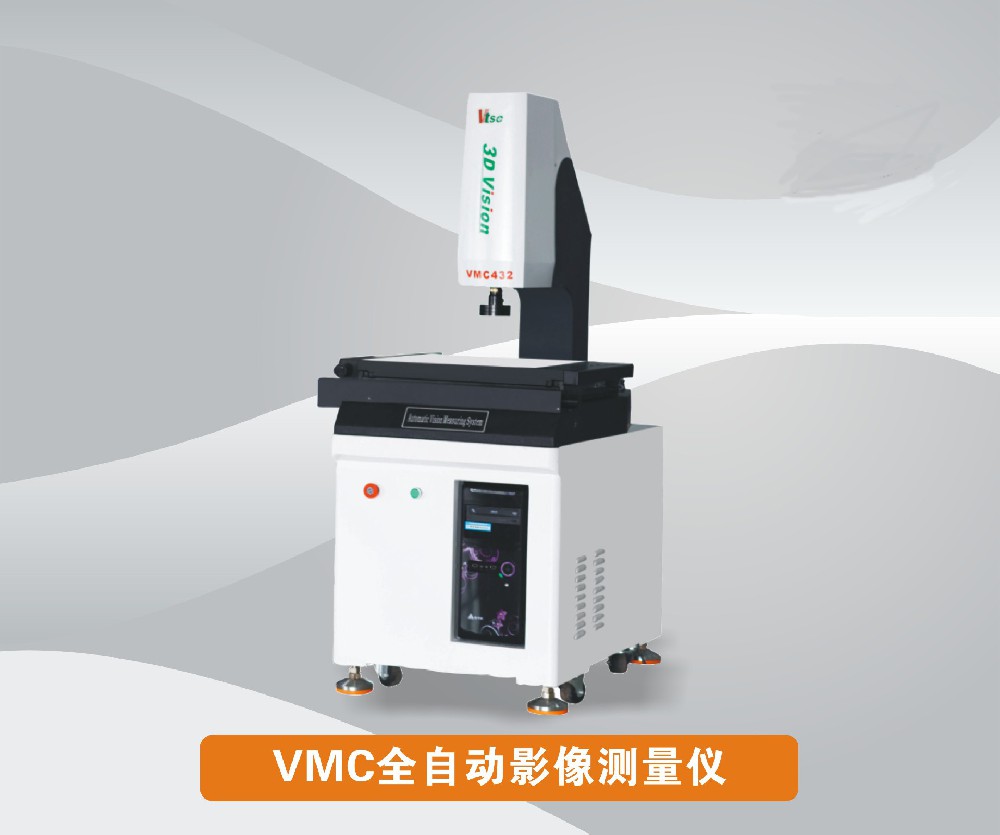

儀器特點
※整機底座、立柱、X/Y平臺均采用天然大理石制作,不變形,精度高,穩定性強;
※全新流線型的造型設計,外觀整潔、直觀、大方;
※采用全閉環伺服控制技術,運行平穩,噪音低,運行速度快;
※底光和表面光采用可調試LED冷光源,可實現對各種復雜表面工件進行精確量測,避免了一般熱光源帶來的熱脹冷縮的弊病,避免工件二次變形,3環8區光源成像效果更佳;
※采用美國750TV高清彩色CCD,成像效果非常佳;
※采用高清定格卡位連續變倍鏡頭,變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X;
※Z軸采用平行導軌結構加配重塊設計,減輕了其重量,提高結構的穩定性并減少了其自身變形,提高了Z軸的定位精度及穩定性;
※可選配日本KEYENCE激光系統和英國RENISHAW探測系統,結合軟件可進行大量程、高精度3D測量;
※全球獨創的Z軸“零段差技術”,保證了不同焦距的平面精度不受影響;
※測量軟件:采用本公司自行研發的功能強大的3D測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案;
※程序自動測量、自動對焦、自動尋邊、自動程控?zé)艄猓瑴p少人工干預;
技術參數
機臺型號 | VMC322 | VMC432 |
(X/Y/Z)量測行程 | 300*200*200 | 400*300*200 |
全機尺寸 | 1100*700*1650 | 1350*900*1650 |
機臺承重量 | 30Kg | 30Kg |
CCD | 美國750線高清晰彩色CCD | |
鏡頭 | STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5倍影像放大30-200倍) | |
量測系統 | AI-CNC 3D | |
電源供給 | 220V±10% 50/60Hz | |
光學尺分辨率 | 1μm | |
X/Y量測精度 | (3+L/200) μm | |
重復性 | 2μm | |
適合環境 | 溫度20-25攝氏度,濕度50%-60% |
